Artemis 1 Coast Feasibility
NASA Artemis 1 ミッション (2022-11-16 打上 → 2022-12-11 着水) の主要 3 フェーズを、Earth-centric Dop853 integrator で伝播し、JPL Horizons が公開する Orion 参照軌道 (target -1023) と比較する feasibility spike。
apollo11 example が離散イベント (LOI/TEI/EI) の時刻一致を検証するのに対し、こちらは 各フェーズ連続の位置/速度エンベロープ を JPL Horizons に対して定量評価する。Horizons の参照軌道は Orion の post-flight best-estimated trajectory なので、ブラックボックス精度検証として apollo11 の SP-238 イベント照合より強力。
ミッション全体
Section titled “ミッション全体”
検証は以下の 3 フェーズに分割 + 2 つの gap fill で 2022-11-17 → 2022-12-10 の ミッション約 23 日間を連続記録:
| Phase | 期間 | 位置誤差 (peak) | 備考 |
|---|---|---|---|
| Outbound coast | 3 d | 33.76 km | TLI 後 coast、月に向かう軌道 |
| OPF fill | 5.9 d | ~330,000 km | 未モデルの OPF (2022-11-21, ~210 m/s) 通過で divergence |
| DRI → DRDI chain | 6 d | 1036.98 km | DRI + DRO + DRDI 連続、DRO は月から ~70,000 km |
| RPF fill | 4.1 d | ~150,000 km | 未モデルの RPF (2022-12-05, ~328 m/s) 通過で divergence |
| Return coast | 4 d | 105.89 km | RPF 後、地球再突入へ |
verify-time の 3 フェーズ (太字) は Horizons から fresh state を読み込んで伝播するので、相互独立な精度検証になっている。各フェーズの Judgment はすべて ✓ PASS (< 1000 km、全 coast) または ? COND (< 10,000 km、burn chain)。
fill フェーズ (斜体) は可視化用の gap fill で、OPF (Outbound Powered Flyby) と RPF (Return Powered Flyby) という力学モデルに含まれない有人 burn (~210 / ~328 m/s) をそれぞれ内包する。純 coast で伝播するので、該当 burn 通過後に Horizons との位置誤差が数十万 km まで急拡大する — これが full mission 図の error panel に見える 2 つの巨大スパイクの正体で、「なぜ verification を離散フェーズに分割しているか」 の視覚的説明になっている。

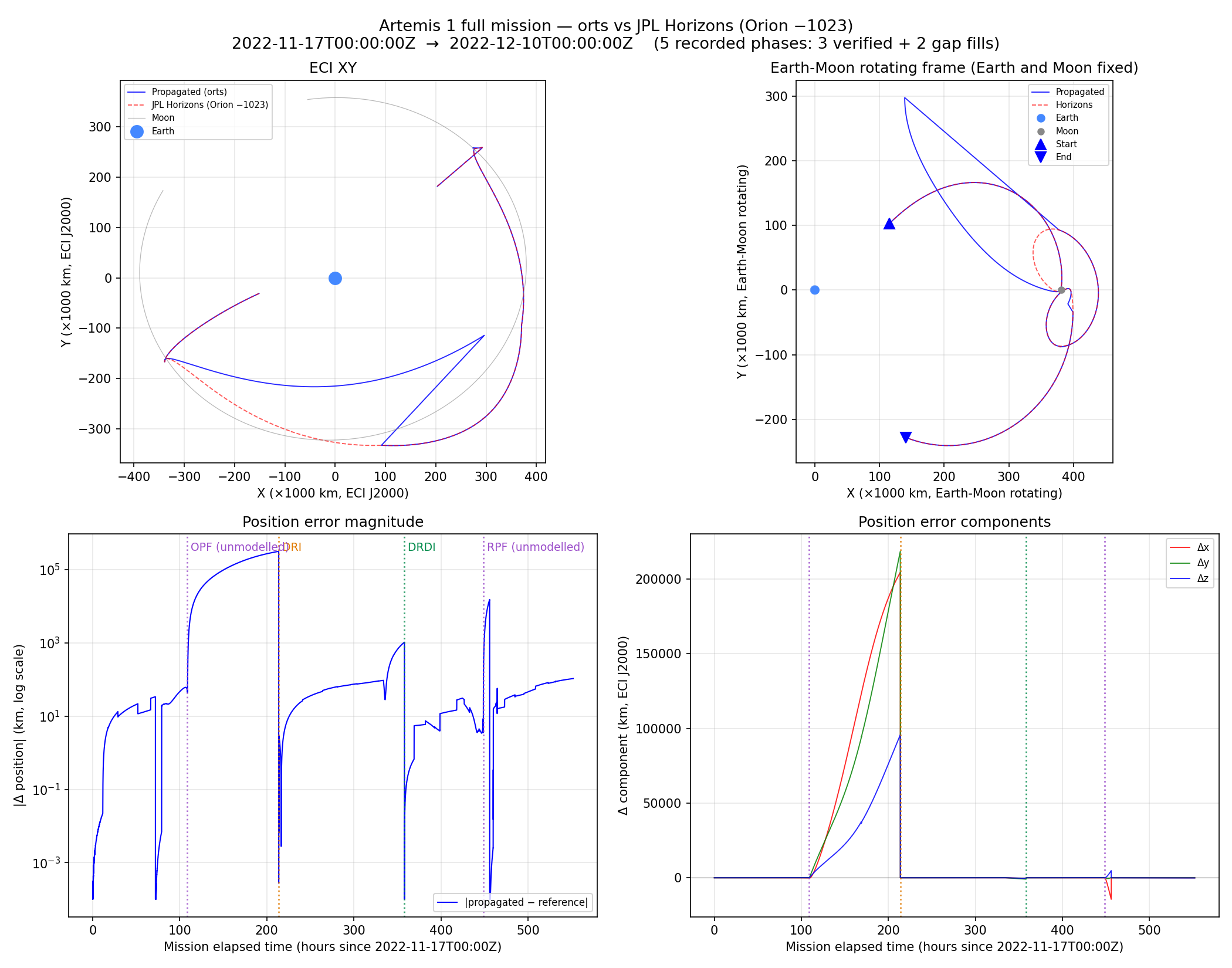

上図右上の Earth-Moon 回転フレーム は Earth と Moon を固定した座標系での軌道を示す。ただし full mission overlay では fill phase の数十万 km divergence がパネルを支配するため、DRO の retrograde loop がそのまま見えるのは下記の chain 単独 PNG のみ。
前提条件: fetch-horizons feature
Section titled “前提条件: fetch-horizons feature”この example は JPL Horizons API 依存で、fetch-horizons feature なしでは起動時に警告を出して終了する。オフライン実行用のバンドル CSV は未対応 (follow-up)。
# シミュレーション実行 (Horizons fetch → propagate → verify → RRD 出力)cargo run --release --example artemis1 -p orts --features fetch-horizons
# 初回実行時: Moon + Sun + Orion を Horizons から fetch (~数十秒)# 2回目以降: ~/.cache/orts/horizons/*.csv から読み込み (~数百 ms)Rerun RRD
Section titled “Rerun RRD”cargo run 末尾で orts/examples/artemis1/artemis1.rrd (~40 MB) を出力する。
rerun orts/examples/artemis1/artemis1.rrd各フェーズは独立した entity 下に log される (衝突回避のため):
| Entity path prefix | Kind | phase_key (suffix) | タイムライン |
|---|---|---|---|
/world/earth | mu + radius | — (static) | — |
/world/moon/<phase_key> | Moon 軌道 (位置 + 数値微分速度) | outbound, opf_fill, chain, rpf_fill, return | sim_time |
/world/sat/artemis1/<phase_key> | 伝播された Orion 軌道 | 同上 | sim_time |
/world/ref/artemis1/<phase_key> | JPL Horizons -1023 参照軌道 | 同上 | sim_time |
/world/analysis/error_km/<phase_key> | 伝播 − 参照 の誤差 (Δ位置 [km] + Δ速度 [km/s]) | 同上 | sim_time |
Rerun の 3D view で各フェーズのトグルができる。sim_time は 2022-11-17T00:00:00Z = 0 s origin で全フェーズ共通。
Note: Moon は Position3D のみ、それ以外のエンティティは
OrbitalState(Position3D + Velocity3D) で log している。save_as_rrdは任意の Component を generic に書き出すため、コンポーネントの組み合わせに制約はない。
静的 PNG (matplotlib)
Section titled “静的 PNG (matplotlib)”plot_trajectory.py は orts convert で RRD → CSV に変換してから matplotlib で 2×2 panel (ECI XY / Earth-Moon 回転フレーム / error magnitude log / error components) を生成する:
uv run orts/examples/artemis1/plot_trajectory.py出力:
artemis1_full_mission.png— 全 5 phase overlayartemis1_outbound.png,artemis1_chain.png,artemis1_return.png— 各 verified phase 単独
apollo11 example の凝った PyVista 3D アニメーション・カメラポリシーは本 example では未実装 (初回スコープ外)。軌道整合性の判断は Rerun viewer + 上記 PNG で十分。
Outbound coast phase
Section titled “Outbound coast phase”
窓: 2022-11-17T00:00:00Z → 2022-11-20T00:00:00Z (3 日)
位置誤差: 33.76 km (peak / final) — ✓ PASS
Judgment bucket: < 1000 km (THRESHOLD_PASS_KM)
TLI 後の trans-lunar coast を純 coast で伝播。右下の components panel では 3 日間でほぼ単調に誤差が成長し、Δx (red) が最終 30 km 付近でドミナント。軌道上で Moon の gravitational tidal direction に向いた軸が Δx に相当するので、Moon ephemeris 補間誤差が主成分だと読める。
誤差の内訳 (~34 km)
Section titled “誤差の内訳 (~34 km)”| 成分 | 推定寄与 | 根拠 |
|---|---|---|
| Moon Horizons 補間 + ephemeris 精度 | ~15-25 km | Δx が単調成長する形状。Horizons Moon は Hermite 補間で ~m レベルだが third-body tidal term 経由で日単位で増幅 |
| SRP (Solar Radiation Pressure) 未モデル | ~5-10 km | Orion の面積/質量比 ~0.01 m²/kg、~10⁻⁷ m/s² × (3 d)² ≈ 数 km |
| 微小 RCS 補正 (OTC-1, -2, -3) 未モデル | ~5 km | 合計 ~5 m/s 未満、positional 影響は m/s × s² × O(1) |
| Sun Horizons 補間精度 | < 1 km | Sun の tidal term は Moon の 1/175 オーダー |
これらの寄与の vector 合成として ~34 km が妥当。なお、outbound の誤差自体は chain と独立 (chain は fresh Horizons から始まる) なので 1037 km chain 誤差に直接寄与しない。
DRI → DRDI chain
Section titled “DRI → DRDI chain”
窓: 2022-11-25T21:40:00Z → 2022-12-01T22:06:00Z (6 日)
位置誤差: 1036.98 km (peak / final) — ? COND
Judgment bucket: < 10,000 km (BURN_THRESHOLD_CONDITIONAL_KM)
Burn Δv: DRI 108.6 m/s / DRDI 136.2 m/s (Method B corrected values)
本 example の中核。DRI (DRO insertion) で Orion を DRO に入れ、約 6 日間 (半周期) 月から ~70,000 km で周回し、DRDI (DRO departure) で地球帰還軌道に戻す。
Burn は ConstantThrust force model で finite duration (~80-100 s) として積分され、chain は coast → burn → coast → burn → coast の 5 leg を lock-step で走る。Earth-Moon 回転フレーム panel では DRO の retrograde 半周が視認できる (full mission overlay では fill phase の drift に埋もれるのでこの per-phase PNG でしか見えない)。
誤差の内訳 (~1037 km)
Section titled “誤差の内訳 (~1037 km)”Chain 誤差は DRO の gravity gradient による増幅が支配的。内訳:
| 成分 | 推定寄与 | 根拠 |
|---|---|---|
| DRI 単独 verify_burn 残差 | ~2.7 km (burn 直後) | 実測。要因は下記の “DRI 2.7 km の再検証” 参照 |
| DRDI 単独 verify_burn 残差 | ~15 km (burn 直後) | 実測 |
| DRO 5 日間の coast 誤差 | ~96-125 km (DRO 単独 verify) | Moon ephemeris 補間 + Moon SOI proximity の integrator precision。完全に独立 verify_coast の DRO phase で実測 125.63 km |
| DRO gravity gradient 増幅 | × 約 8 | DRO 入口の ~2.7 km error が 5 日間の月周回で ~1000 km に増幅。DRO の Jacobi 積分エネルギーに対する sensitivity 係数 |
Error panel (log scale) では DRI 直後に ~3 km の spike、次に DRO 期間で緩やかな monotonic 成長、DRDI 直後に再び急上昇して ~1037 km に達する。components panel では Δy (green) が dominant で 800 km 以上の負値、orbital plane に対して垂直方向の誤差が伸びていることが読み取れる。
DRI 2.7 km の再検証 (falsified hypothesis)
Section titled “DRI 2.7 km の再検証 (falsified hypothesis)”iteration 5 (commit 5867382) のコミットメッセージと初版 README は、DRI 2.686 km 残差を |Δv|·τ/√12 = 108.6 m/s × 81 s / √12 ≈ 2.54 km と一致させて「impulsive-at-midpoint 近似の理論限界」と解釈した。これは誤りだった。
後続 iteration で verify_burn_continuous (ConstantThrust force model 経由の有限時間 burn) を追加し、impulsive と side-by-side 比較したところ:
| Burn | impulsive 残差 | continuous 残差 | 改善 |
|---|---|---|---|
| DRI | 2.686 km | 2.686 km | 0.0 km (bit-identical) |
| DRDI | 15.113 km | 15.113 km | 0.0 km (bit-identical) |
対称 uniform-thrust burn は、burn 終了後の位置で impulsive-at-midpoint と完全に等価。直接積分で示せる:
uniform thrust [mid−τ/2, mid+τ/2], a = Δv/τ: r(mid+τ/2) = r(mid−τ/2) + v₀·τ + ½·Δv·τ r(t) = r(mid+τ/2) + (v₀ + Δv)·(t − mid − τ/2) (t > mid+τ/2) = r₀ + v₀·t + Δv·(t − mid)
impulsive at mid: r(t) = r(mid) + (v₀ + Δv)·(t − mid) (t > mid) = r₀ + v₀·t + Δv·(t − mid)両者一致。|Δv|·τ/√12 formula は非対称 profile の centroid 不確かさ (thrust-weighted mean がどれだけ geometric midpoint からずれ得るかの RMS) を表すもので、対称 uniform では centroid ≡ midpoint なので寄与ゼロ。2.54 km と 2.686 km が近いのは偶然の一致だった。
したがって DRI 2.686 km の真の原因は impulsive 近似ではない。次候補:
- Moon ephemeris 補間精度 (Horizons 1h sampling の burn 中の補間残差)
- Method B の pure-coast reference 精度
- 真の burn profile の非対称性 (OMS-E engine の ramp-up / ramp-down)
- Third-body tidal term の burn window 内 gradient
これらは follow-up iteration で diagnose 予定。
DRDI 15.113 km も同様に impulsive 由来ではなく、さらに大きな別要因 (Moon SOI proximity など) を含む。
Return coast phase
Section titled “Return coast phase”
窓: 2022-12-06T00:00:00Z → 2022-12-10T00:00:00Z (4 日)
位置誤差: 105.89 km (peak / final) — ✓ PASS
Judgment bucket: < 1000 km (THRESHOLD_PASS_KM)
RPF (Return Powered Flyby) 後の trans-Earth coast。4 日間で ~106 km に達し、outbound の 34 km と比べて 約 3 倍大きい。
誤差の内訳 (~106 km)
Section titled “誤差の内訳 (~106 km)”| 成分 | 推定寄与 | 根拠 |
|---|---|---|
| Moon ephemeris 補間 + tidal term 累積 | ~40-60 km | 4 日間で outbound の 1.3× time → ~45 km スケーリング、+ 近月点通過後なので Moon SOI effect 残留 |
| SRP 未モデル | ~15-25 km | 帰還 phase は太陽向きが変わり effective cross-section が異なる |
| Return powered flyby orbital geometry の amplification | ~20-40 km | RPF 直後 (spike start 時刻で fresh Horizons から start) の初期条件は RPF 後の高感度な軌道に乗るので、小さな force model 誤差が outbound より速く増幅 |
| 微小 trajectory correction burn 未モデル | ~5 km | TCM-10 等 |
outbound 比で 3× 大きいのは、RPF 直後の軌道が地球再突入に向けて高感度 (幾何学的に「狭いコリドー」を狙う phase)。trajectory correction manoeuvres (TCM) が実運用では ~1 日ごとに入るが、本 example は未モデル。
components panel では Δz (blue) が dominant で最終 -100 km、軌道面と垂直方向の誤差が支配的。ECI XY view では spacecraft が Moon 近傍 (右上) から Earth (原点) へ戻る geometry が見える。
Method B (burn verification)
Section titled “Method B (burn verification)”単純に v_post − v_pre を Δv として適用すると、その区間に入る重力ドリフトを二重計上してしまう。Method B は:
pre → postを 無推力で 伝播しv_pure_coast(post)を得るΔv_corrected = v_horizons(post) − v_pure_coast(post)— 真の推進成分だけが残るpre → mid → apply(Δv_corrected) → mid → postの順で再伝播し Horizons post と比較
これで DRI/DRDI の個別検証は時刻系バグ修正 + Hermite 補間 fix 後 ~2.7 / 15.1 km まで下がった。残差の真の原因は chain section の “DRI 2.7 km の再検証 (falsified hypothesis)” 参照 — 以前は |Δv| × burn_duration / √12 の finite-burn impulsive-approximation error が主成分と解釈していたが、verify_burn_continuous 追加後に impulsive と continuous が bit-identical と判明し、この仮説は棄却された。
Error budget history (iterations)
Section titled “Error budget history (iterations)”このディレクトリの commit ログで観測誤差がどう減ってきたかを記録。当初の baseline は DRI 7.4 / DRDI 20.4 / Chain 1266.7 km。
| Iteration | 変更 | DRI | DRDI | Chain | 備考 |
|---|---|---|---|---|---|
| 0 (baseline) | — | 7.432 | 20.440 | 1266.657 | nearest-neighbor + TDB |
| 8fdf486 | fetch_orion_sample を Hermite 補間化 | 3.965 | 16.288 | 1196.257 | 30 s tie-break bias 除去 |
| 4619519 | cache_key_for に TIME_TYPE 追加 | 3.965 | 16.288 | 1196.257 | defensive (将来の stale cache 防止) |
| 2ede30f | Horizons 時刻系を UT/UTC に統一 | 2.686 | 15.113 | 1037.633 | extract_burns.py + arika TIME_TYPE 両方修正 |
| (pending) | verify_burn_continuous 追加 (falsification) | 2.686 | 15.113 | 1037.633 | impulsive と bit-identical。impulsive 近似仮説を棄却 (誤差 0 改善) |
残留誤差の出所
Section titled “残留誤差の出所”- DRI 2.69 km / DRDI 15.11 km — impulsive-vs-continuous は原因ではない: 当初「impulsive-at-midpoint 近似の
|Δv|·τ/√12理論限界」と解釈していたが、verify_burn_continuous(ConstantThrust force model) を追加して検証した結果、impulsive と continuous は bit-identical (対称 uniform thrust の数学的帰結)。詳細は chain section の “DRI 2.7 km の再検証” 参照。真の原因は Moon ephemeris 補間精度 / Method B reference 精度 / 真の burn profile 非対称性 / Moon SOI proximity などを調査予定。 - DRO coast 96 → 125 km の悪化 (iteration 8fdf486 で顕在化): nearest-neighbor の 30 s bias が別の誤差源を偶然マスクしていた。Moon ephemeris の近月点補間特性か、integrator 精度要因の候補がある。
- 6 日 chain 1037 km: DRO 期間の coast 誤差 ~125 km × 月周回の gravity gradient amplification がドミナント。DRI/DRDI 個別誤差の貢献は DRI ~3 km + DRDI ~15 km。
パイプライン構成
Section titled “パイプライン構成”┌────────────────────┐│ extract_burns.py │ JPL Horizons から Orion velocity 不連続を検出│ (Python, offline) │ → DRI / DRDI の raw Δv・midpoint を抽出└──────────┬─────────┘ TIME_TYPE=UT (UTC wall clock で出力) │ ▼ mid_epoch_iso, raw_dv_eci_ms (手動で MANEUVERS に転記)┌────────────────────┐│ main.rs │ Horizons Moon/Sun/Orion table を fetch (feature gated)│ (Rust, runtime) │ ↓│ │ verify_coast (3 phases) ─── error vs Horizons│ │ verify_burn (DRI, DRDI) ─── Method B impulsive at mid_epoch│ │ verify_burn_chain_{impulsive,continuous}│ │ ↓│ │ record_{coast_phase,chain_trajectory}│ │ × 5 phases → Rerun RRD (~40 MB)└──────────┬─────────┘ │ ▼ artemis1.rrd┌────────────────────┐│ plot_trajectory.py │ `orts convert` で RRD → CSV → numpy│ (Python, optional) │ → matplotlib 2×2 panels × 4 PNGs└────────────────────┘主要マイルストーン (Artemis 1 実ミッション)
Section titled “主要マイルストーン (Artemis 1 実ミッション)”| Event | Date (UTC) | GET | Δv | 本 example |
|---|---|---|---|---|
| Launch (SLS) | 2022-11-16 06:47:44 | 0 | — | |
| TLI (ICPS) | T+~1h37m | ~5820 s | ~3.2 km/s | |
| OPF (Outbound Powered Flyby) | 2022-11-21 12:44 | ~4.3 d | ~210 m/s | 未モデル (fill 内で divergence) |
| DRI (DRO Insertion) | 2022-11-25 21:53 | ~8.6 d | ~108 m/s | ✓ Method B 検証 |
| Max Earth distance | 2022-11-28 | — | 432,210 km 有人機記録 | chain 内 |
| DRDI (DRO Departure) | 2022-12-01 21:53 | ~15.0 d | ~136 m/s | ✓ Method B 検証 |
| RPF (Return Powered Flyby) | 2022-12-05 16:43 | ~19.8 d | ~328 m/s | 未モデル (fill 内で divergence) |
| Entry Interface + Splashdown | 2022-12-11 17:40 | ~25.5 d | — |
TLI / OPF / RPF / EI の力学的モデル化は follow-up iteration で追加予定。
参考文献 / source of truth
Section titled “参考文献 / source of truth”- AAS 23-330 ORION ARTEMIS I BEST ESTIMATED TRAJECTORY DEVELOPMENT (Draper)
- AAS 23-363 TRAJECTORY OPERATIONS OF THE ARTEMIS I MISSION (NASA NTRS 20230010480)
- JPL Horizons System — target
-1023(Orion),301(Moon),10(Sun), center500@399(Earth geocenter)
ハードコード epoch の所在
Section titled “ハードコード epoch の所在”本 example では実ミッションの burn epoch を複数箇所にハードコードしている。コピペ事故を避けるため source of truth を明記:
| 値 | Source of truth | その他の参照箇所 |
|---|---|---|
DRI / DRDI の mid_epoch_iso, raw_dv_eci_ms, raw_magnitude_ms, burn_duration_s | extract_burns.py --zoom ... --rust の生成出力 | main.rs の MANEUVERS 定数 (手動転記) + plot_trajectory.py の DRI_MID_ISO / DRDI_MID_ISO (plot annotation 用) |
| OPF / RPF の epoch (annotation のみ) | AAS 23-363 Table 3-4 | plot_trajectory.py の OPF_EPOCH_ISO / RPF_EPOCH_ISO のみ (現状 main.rs には力学モデル未実装なので定数なし、record_fill 呼出しのコメント // Contains the OPF 2022-11-21 で言及) |
| 各 phase の window (outbound / chain / return) | main.rs の COAST_PHASES / BURN_CHAIN_INDICES | plot_trajectory.py の PHASES (手動同期) + README のテーブル |
DRI / DRDI を再抽出した場合、MANEUVERS と plot_trajectory.py の定数を両方更新する必要がある。chain を verify_burn_chain_continuous から migrate して MANEUVERS 定数ベースに一本化した際に single-source 化が可能 (follow-up)。
- Apollo 11 example — 離散イベント (LOI/TEI/EI) 時刻検証 + 凝った PyVista 可視化
arika/src/horizons.rs— Horizons CSV parser + HTTP fetch + Hermite 補間arika/src/moon.rs::MoonEphemeris— Meeus / Horizons Moon ephemeris 抽象化orts/src/perturbations/constant_thrust.rs— 有限時間 thrust force model
